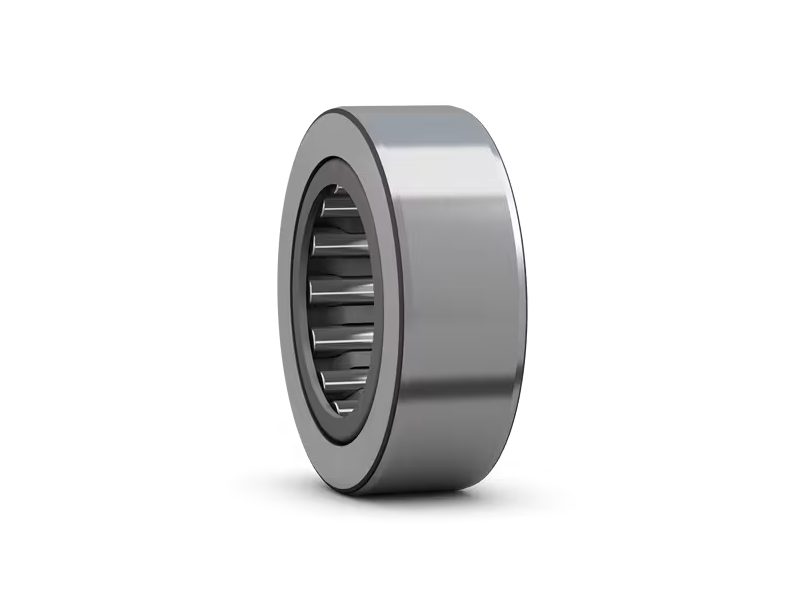

Yoke Type Track Rollers: RSTO6TN

产品名称: 增值税型滚轮:RSTO6TN
类型: 滚子轴承 品牌: 福达
新模型: RSTO6TN 旧型号:
内径(毫米): 6 外径(毫米): 19
厚度(毫米): 9.8 极限配方3)极限配方
(n1油脂
≈min-1):
20000

Description

基本参数

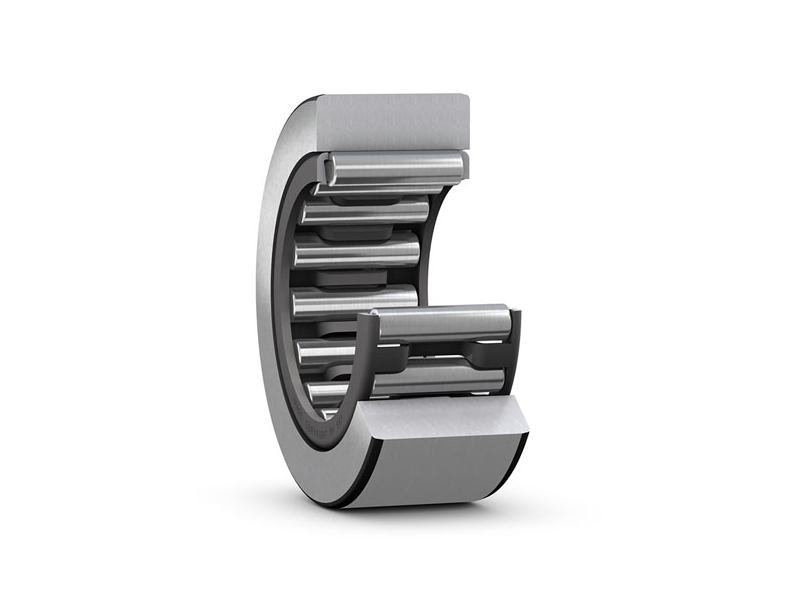

RSTO6TN式阶梯滚轮轴承是一种滚针式轴承变体,专门为结构型内置轨道系统而设计。其核心尺寸包括6毫米内径(用于直接轴安装)、19毫米外径(带冠状滚道)和9.8毫米外圈宽度,总宽度为10。作为无内圈的可分离式毫米设计,其上面的阶梯磨削轴(有效滚道直径为10)毫米)承载表面,与法兰式替代方案相比,滑动空间减少了30%。主要额定负载为3.74 kN的基本动态负载能力和4.5 kN的静态负载能力,并针对下约4.25 kN的循环性钢螺栓进行了优化。该重量装置为0.013公斤,采用单排滚针组件,采用负载润滑包括(含再润滑口)和耐腐蚀结构,额定负载约7,000转/分。

产品应用

1. 自动化补货处理
在自动导引车(AGV)和传送带分拣系统中,RSTO6TN的滚针设计与滚珠轴承相比,可将摩擦阻力降低18%,这对于仓库的节能移动至关重要。其冠状外圈(0.3)毫米倒角)可补偿少量的轨道错位,保证在焊接钢轨或铝型材上平稳运行。例如,在最尖针分拣中心,滚轮的可分离设计允许快速更换替换的滚针组件,而消耗用感应轴,从而将这一时间占用时间占用约40%。
2. 工业机械及工具
在数控加工中心和冲压模具中,RSTO6TN可支撑空间结构的驱动线性滑轨。由于没有内圈,可以直接安装在淬火硬导轴(HRC 58-62)上,昂贵的预加工轴承座。一个冲压生产线案例研究表明,由于12个滚针上的低压,该滚轮在3 kN动态轴承下可承受1000万次循环,是传统法兰滚轮轴承的循环。
3. 食品和制药设备
在卫生管道系统(如冲洗瓶子)中,RSTO6TN的设计(无密封)可快速冲洗,黑色氧化涂层可抵抗不太重要的化学物质概述。其新颖的结构(13克)可降低振动托盘系统的干燥时间,使乳制品包装的循环时间约为20%。操作员非常欣赏其无油脂选项(可根据要求提供),适用于对敏感的环境,同时符合ISO 14644标准。
4. 移动机器人与农业
用于悬挂或巡检的结构型履带式机器人利用RSTO6TN 4.5 kN的静态承载力,在不静止的位置上稳定走廊接臂。该滚轮外径19毫米,可装备25毫米履带宽度,这在小型履带平台上很常见,同时冲击性能(1.5倍抗额定负载)可有效防止石击。在一次使用15层有效轮椅机器人进行的测试中,该滚轮在泥装表面上运行了500多个小时其,每季度补充补充一次。
5. 专业管道机解决方案
对于汽车装配厂的架空小车系统,RSTO6TN的纬度架设计与U型轨道共集成,可支撑移动部件的纬度线圈。滚针轴承的线路接触(不是滚珠轴承的点接触)可将天线分散到30%以上的上部,从而延长其在高湿度喷漆车间的使用寿命。改造项目显示,与更换整轨道段相比,可节省60%的成本。

产品列表

外径外径 轴承型号
轴承名称
外型尺寸
外形尺寸
基本额定负荷Basic Load Ratings 极限配方3)
极限
配方
n1油脂≈min
-1
无内圈
无内圈
带内圈
带内圈

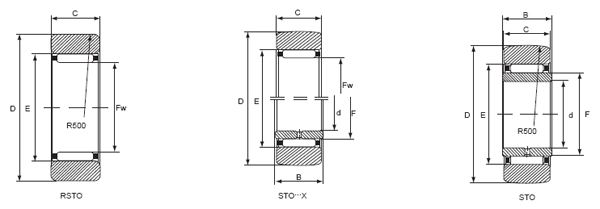

D d F1) Fw B rs
C


CW

毫米 毫米 分钟
16 RSTO5TN 16 7 7.8 10 0.3 2850 2650 2550 2550 23000
RSTO5TNX 16 7 7.8 10 0.3 2850 2650 2550 2550 23000
19 RSTO6TN STO 6TN 19 6 10 10 9.8 十三 0.3 4750 5500 3750 4500 20000
RSTO6TNX STO 6TNX 19 6 10 10 9.8 十三 0.3 4750 5500 3750 4500 20000
24 RSTO 8TN STO 8TN 24 8 12 10 9.8 15 0.3 4900 6100 4200 5500 16000
RSTO 8TNX STO 8 TN X 24 8 12 10 9.8 15 0.3 4900 6100 4200 5500 16000
三十 RSTO 10 STO 10 三十 10 14 12 11.8 20 0.3 10300 10600 8400 9200 11000
RSTO 10X STO 10 X 三十 10 14 12 11.8 20 0.3 10300 10600 8400 9200 11000
三十二 RSTO 12 STO 12 三十二 12 16 12 11.8 22 0.3 11500 12500 8900 10100 9000
RSTO 12X STO 12X 三十二 12 16 12 11.8 22 0.3 11500 12500 8900 10100 9000
三十五 RSTO 15 STO 15 三十五 15 20 12 11.8 二十六 0.3 13400 16200 9100 10700 6500
RSTO 15X STO 15X 三十五 15 20 12 11.8 二十六 0.3 13400 16200 9100 10700 6500
40 RSTO 17 STO 17 40 17 22 16 15.8 二十九 0.3 20000 25500 14300 17700 5500
RSTO 17X STO 17X 40 17 22 16 15.8 二十九 0.3 20000 25500 14300 17700 5500
四十七 RSTO 20 STO 20 四十七 20 二十五 16 15.8 三十二 0.3 21000 28000 16200 21500 4700
RSTO 20X STO 20X 四十七 20 二十五 16 15.8 三十二 0.3 21000 28000 16200 21500 4700
52 RSTO 25 STO 25 52 二十五 三十 16 15.8 三十七 0.3 23100 33500 16500 22900 3600
RSTO 25X STO 25 X 52 二十五 三十 16 15.8 三十七 0.3 23100 33500 16500 22900 3600
62 RSTO 30 STO 30 62 三十 三十八 20 19.8 46 0.6 35500 57000 23300 35000 2500
RSTO 30X STO 30X 62 三十 三十八 20 19.8 46 0.6 35500 57000 23300 35000 2500
72 RSTO 35 STO 35 72 三十五 四十二 20 19.8 50 0.6 36000 59000 26000 41000 2200
RSTO 35X STO 35 X 72 三十五 四十二 20 19.8 50 0.6 36000 59000 26000 41000 2200
80 RSTO 40 STO 40 80 40 50 20 19.8 58 1 35500 62000 24000 39000 1700
RSTO 40X STO 40 X 80 40 50 20 19.8 58 1 35500 62000 24000 39000 1700
85 RSTO 45 STO 45 85 45 55 20 19.8 63 1 40000 74000 25500 43000 1500
RSTO 45X STO 45X 85 45 55 20 19.8 63 1 40000 74000 25500 43000 1500
90 RSTO 50 STO 50 90 50 60 20 19.8 68 1 43500 85000 26000 46500 1300
RSTO 50X STO 50X 90 50 60 20 19.8 68 1 43500 85000 26000 46500 1300
